一、常见的音响设备连接线

一：话筒到调音台：-----平衡 方式的音频连接线：卡侬公母线。

二：电脑到调音台：--------非平衡 立体声方式的音频连接线：小三芯到二头大二芯。

三：乐器到DI盒--------非平衡 方式的音频连接线：二头大二芯。

四：调音台到周边设备，至功放：-----平衡 方式的音频连接线：卡侬公母线。

五：功放到音箱：Neutrik(纽垂克)音箱插头(Speakon)：音箱连接线

六：ins接口线：还有一个断点插入口(INSERT)，外接信号处理设备的输出端口，如混响器，压限器等使加工处理后的立体声信号再通过这个端口返回到调音台的混合总线(左声道和右声道同时输出)或编组总线中输出到左声道或右声道。

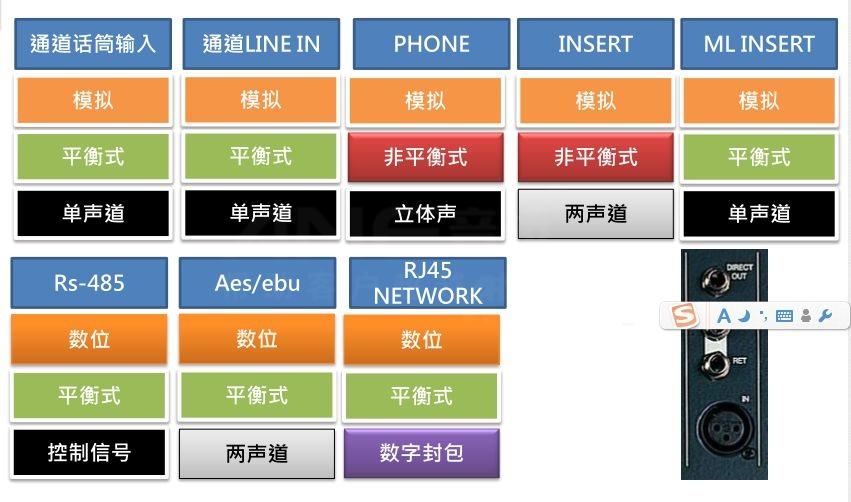

二、音响系统中常用插接件

常用音频用插头结构、用途图解

三、常用信号线(音频信号线，音频线，话筒线)

信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)，

如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断

音响设备系统常用的线材：音箱线

线的长度粗细

越长越细的线，阻抗越高，对音箱的频响产生影响。

音箱线使用多股铜丝，原理如下：

交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。

四、平衡连接与不平衡连接的区别

不平衡连接

平衡连接

1.平衡式连接和信号传输

这种连接方式的特点是由于屏蔽层只负责屏蔽干扰而不负责信号传输，所以抗干扰的能力比这种连接方式的特点是由于屏蔽层只负责屏蔽干扰而不负责信号传输，所以抗干扰的能力比

较强，能够实现较远距离传输。

目前，专业音响设备的内部电路信号接口基本上都是平衡式的接口，一般为卡农或者大三芯插座。对于专业音响设备之间的连接尽可能全部采用平衡式连接，以防止莫名其妙的信号干扰。

2.非平衡式连接和信号传输

非平衡式连接和信号传输:采用两端连接方式，信号线由内部的一根芯线及屏蔽层组成，音频信号的传输由芯线和屏蔽层负责，芯线连接信号正极，而屏蔽层连接信号负极。用于非平衡式传输的接插件有莲花插头和大二芯插头两种。

非平衡式连接由于屏蔽层也用于信号传输所以比较容易受到外界干扰，一般不适用于信号的远距离传输。

由于大部分用在扩声工程上的音源设备，本身输出端采用非平衡式输出，比如莲花式输入插座或大二芯插座，所以非平衡式连接只适合在距离较近的情况下用于音源设备与调音台之间的连接。

五、话筒到调音台，到周边到功放

平衡 方式的音频连接线：卡侬公母线信号线的接法

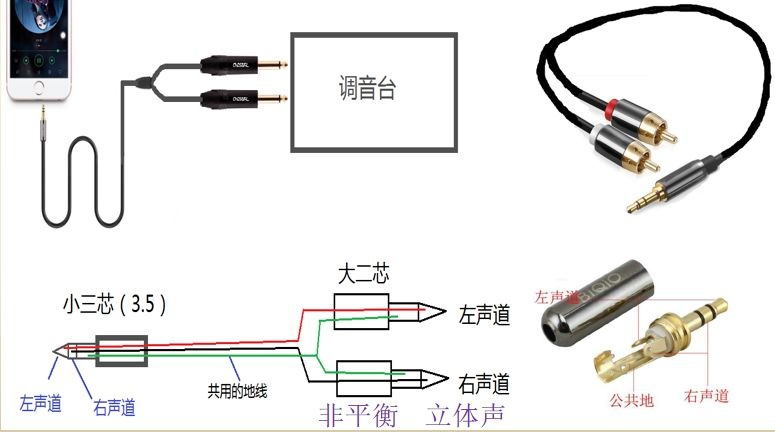

六、笔记本或手机到调音台信号线的接法

非平衡 立体声方式的音频连接线：小三芯到二头大二芯。

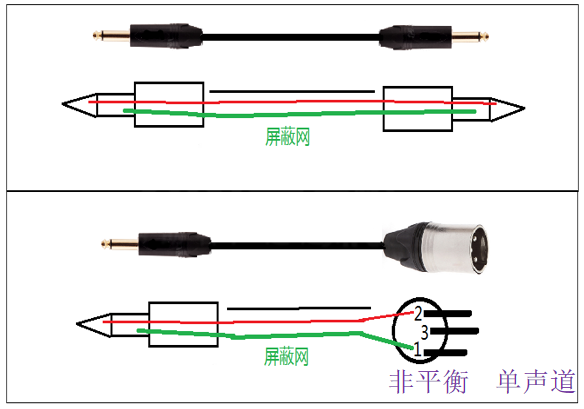

七、乐器到DI盒，或设备短距离传输

非平衡 方式的音频连接线：二头大二芯。

八、功放到音箱

Neutrik(纽垂克)音箱插头(Speakon)：音箱连接线

Neutrik插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注;功放的输出端口为四芯插头， NL4插头的4个接点是为了音箱外分频用的，也就是音箱内部没有分配器，用外部的电子分配器分出高低音，然后在进入各自的功放，高音功放输出的信号接1+1- 音箱内部接高音喇叭，低音功放输出的信号接2+2- 音箱内部接低音喇叭。如果音箱是内置分配器，那么NL4插座在音箱内部1+和2+是连接在一起的，1-和2-是连接在一起的，这样功放输出的信号只需接1+1-或2+2-就可以了。

九、ins接口线

有的调音台其各通道除了具有上述所讲的输入口外，还有一个断点插入口(INSERT)，用于连接l/4“的立体声插头(分为头-Tip 、环-Ring 、套管-Sleeve 三个部分)。INSERT插口是对TRS接头的另外一种应用，当该口没有插头接入时，该通道信号按上述流程经调音台各部分进行处理;当有插头接入时，该通道的输入信号被断开，由插头的Tip部分发送给外部周边设备，经处理后的信号由Ring部分返回至该通道，然后再进行增益、均衡、声像、音量等调节最后输出至调音台的立体声总线。
